С целью исключения безосновательных срабатываний реле, вызываемых кратковременными изменениями величины напряжения в сети, был разработан специальный алгоритм
работы устройства, с использованием как регулируемых, так и программно зафиксированных
порогов защиты по напряжению.

Данный алгоритм разработан по простому принципу — чем дольше и выше в сети отклонение от нормы, тем быстрее происходит срабатывание.

В устройстве есть регулируемые — пороги срабатывания 245 — 275 Вольт и два фиксированных — 275/290 Вольт.

Предположим, пользователь в настройках установит максимально допустимое напряжение — 250 Вольт.

• В случае фиксации в сети кратковременного (до 3х секунд) повышения напряжения от 251 до 275 Вольт, отключение электроэнергии не происходит. Если же напряжение останется в указанных пределах дольше 3х секунд, произойдёт отключение нагрузки.

• При установке пользователем в настройках максимально допустимого напряжения на уровне 270 Вольт, отключение нагрузки, при повышении напряжения до 270 Вольт происходить не будет. В данном случае срабатывание устройства по вышеописанному принципу произойдёт уже при повышении напряжения от 271 до 275 Вольт.

• Если же напряжение в сети превысит 275 Вольт, но не поднимется выше 290 Вольт, устройство произведёт отключение через нерегулируемые 0.4 сек.

• При поднятии напряжения выше 290 Вольт, устройство мгновенно (0,02 - 0,03 сек.) отключит

электроприборы от опасной электроэнергии и автоматически возобновит её подачу только после возвращения в установленные пользователем пороги.

По аналогичному принципу устроена защита и от пониженного напряжения, но только с одним фиксированным порогом - 160 Вольт. Т.е. при установке пользователем минимально допустимого напряжения на уровне 180 Вольт, при кратковременном (до 3х секунд) снижении напряжения от 180 до 160 Вольт, отключение электроэнергии не происходит. При фиксации напряжения ниже 160 Вольт, происходит мгновенное отключение нагрузки.

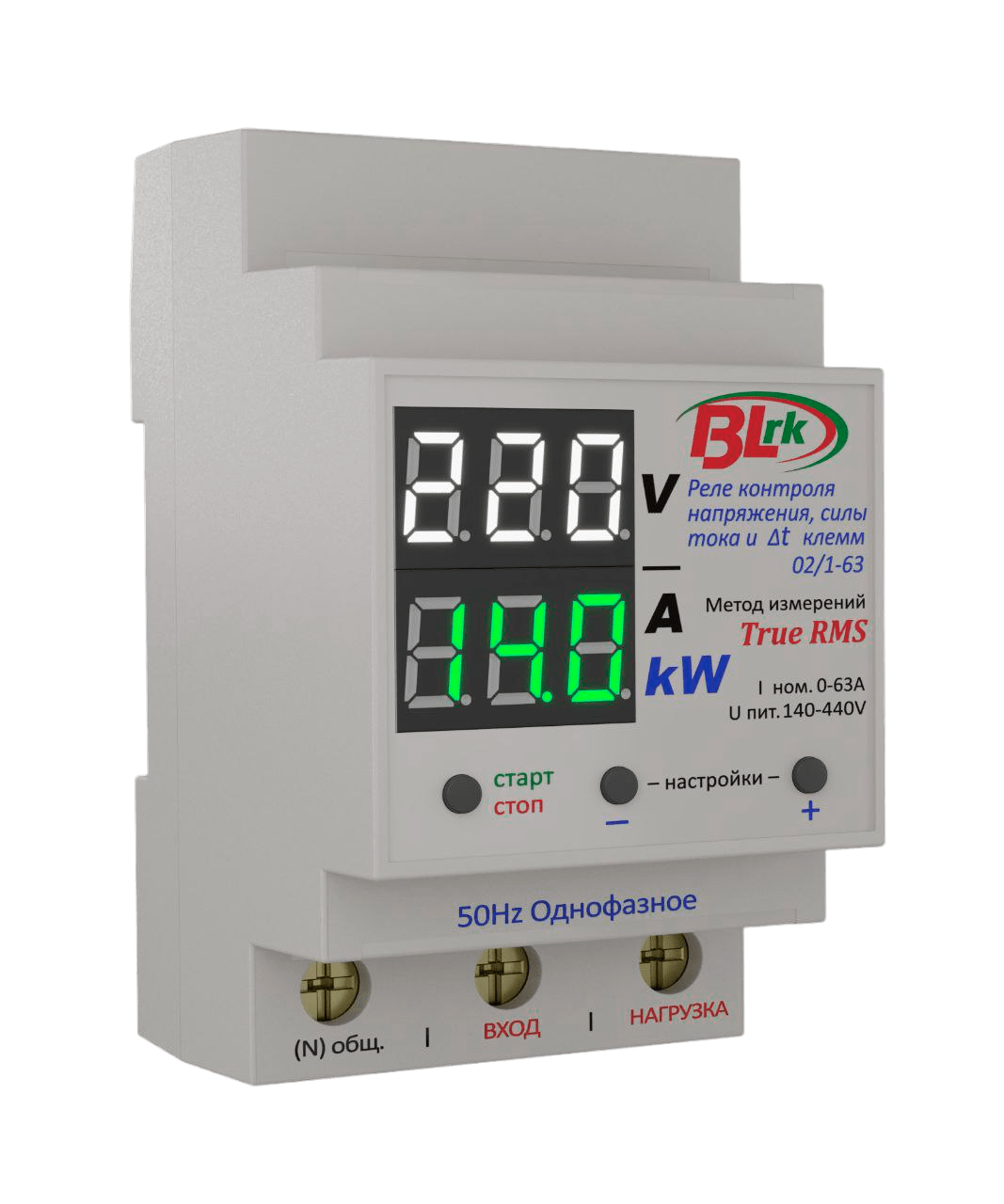

В случае срабатывания защиты по причине высокого напряжения, на верхнем индикаторе будет продолжать отображаться текущее напряжение в сети, на нижнем индикаторе начнёт мигать код ошибки «-1-», указывающий на повышенное напряжение.

При пониженном входном напряжении отображается код ошибки «-2-».

Как только опасное напряжение нормализуется (вернувшись в заданные пользователем пределы), на нижнем индикаторе код ошибки сменится на таймер задержки включения, на верхнем индикаторе (до момента окончания работы таймера) будет мигать зафиксированный уровень опасного напряжения.

Встроена функция ограничителя мощности.
В пункте меню 3, в зависимости от сечения провода и количества используемых электроприборов, пользователь может самостоятельно установить максимально допустимую нагрузку на электропроводку от 1 до 63-х Ампер с шагом 1А.
При незначительном, длительностью до 3х секунд, превышении заданного порога происходит отключение нагрузки.

Однако если в течение одного часа реле отключит нагрузку три раза подряд, устройство автоматически войдёт в режим «пауза». (произойдёт отключение нагрузки с блокировкой функции автоматического включения).

Данный алгоритм работы был введён по целому ряду пожароопасных ситуаций.
Предположим, в помещении проведена вызывающая сомнения в исправности, либо малого сечения электропроводка.
В нагрузке уже подключено два энергоёмких устройства с автоматическим поддержанием температуры (бойлер, сплит-система) и в тот момент, когда у водонагревателя автоматически отключился нагревающий элемент, пользователь подключает электропечь либо электрический тёплый пол, оставляя помещение без присмотра.
В данной ситуации, при одновременном включении автоматикой всех трёх (и более) энергоёмких приборов (либо при несанкционированном подключении к электропроводке пользователя третьих лиц)  возникает неконтролируемое человеком превышение допустимой на электропроводку нагрузки и как следствие повышается риск возникновения пожара.
С целью защиты от аналогичных ситуаций, устройство, при фиксации первого превышения порога силы тока, автоматически произведёт перезапуск через установленное в пункте меню 4 (задержка включения) время.
Если в течение 60 минут произойдёт повторное срабатывание, устройство автоматически включит нагрузку только через 15 минут (ускоренное включение возможно произвести двойным нажатием кнопки - старт/стоп).
После третьего подряд превышения заданного порога силы тока, устройство отобразит на индикаторах код ошибки (-4-/-Р-) и автоматически войдёт в режим «пауза», чем предотвратит возможное возгорание электропроводки.

Важно!
Чтобы устройство эффективно функционировало по вышеописанному принципу, предел защиты силы тока рассчитывается и устанавливается в настройках исходя из долговременно используемой суммарной мощности электроприборов, с учётом сечения и качества проведённой электропроводки.

Пример расчетов.
Устанавливаемый в пункте меню 3 порог защиты по силе тока рассчитывается по формуле I = P / U, где
I (сила тока - Амперы)
P (мощность)
U (напряжение в сети).
(Р) в данном случае рассчитывается путём сложения мощности всех электроприборов, которые могут быть одновременно подключены к сети в течение длительного времени:
(Р Холодильника - 0.1 кВт) + (Р Стиральной машины - 2кВт) + (Р Микроволновой печи - 0.8кВт) + (мощность утюга - 2.2кВт) + (телевизор - 0.1кВт) + (лампы освещения - 0.3 кВт.) итого, суммарная мощность нагрузки (Р) составляет 5.5кВт/ч или 5500Ватт.
(Р  5500 Ватт)  / (U  220 Вольт)=  (I   25 Ампер).

Включать в суммарную мощность пылесос либо фен для сушки волос не рекомендуется, поскольку одновременная работа утюга, фена и пылесоса, как правило, не происходит.

Важно!
- При установке порога силы тока, сечение электропроводки на вводе должно соответствовать расчётной нагрузке.
- Установленный пользователем порог защиты по силе тока не должен превышать номинальный ток автоматического выключателя.

Одним из незаменимых дополнений, выделяющим прибор из аналогичных устройств, является встроенная защита от возгорания электропроводки с контролем работоспособности данной функции.
При ослаблении усилия обжимающих провод клемм, окислении контактов либо использовании некачественного провода происходит сильный нагрев электропроводников с последующим воспламенением изоляции.
В связи с чем, при фиксации на подсоединённых к устройству проводах пожароопасных температур происходит отключение нагрузки.
К примеру, появление на индикаторе кода ошибки -7- / -Р- будет означать перегрев клеммы «ВХОД» либо подключённого к ней провода.
Код ошибки -8- / -Р- означает перегрев клеммы «ВЫХОД» либо подключённого к данной клемме провода.

Внимание!
В связи с тем, что перегрев электропроводки является причиной возникновения пожаров, при фиксации недопустимой температуры клемм автоматического включения не происходит!
Перед включением нагрузки необходимо устранить причину нагрева подключённого к устройству провода (увеличить сечение провода, заменить провод на качественный, усилить момент затяжки клемм, очистить места соединений от окислов, использовать в местах подключения проводов кабельные наконечники либо отключить от сети часть энергоёмких приборов).
После чего двойным нажатием кнопки старт/стоп произвести пуск устройства.
В пункте меню 6 настраивается порог «максимально допустимой температуры для обеих клемм» либо подключённой к ним электропроводки (порог регулирования 60 - 90 °С ).

В случае выхода из строя хотя бы одного из датчиков, либо всей цепи измерения температуры, устройство признаёт себя нерабочим и отключает нагрузку без возможности дальнейшей эксплуатации прибора. При этом на дисплее появляется код ошибки -7- / Err либо -8- / Err

В результате грозовых разрядов, при срабатывании автоматов защиты и пр. величина импульсного перенапряжения в сети может достигать нескольких десятков тысяч Вольт длительностью от микросекунд до 1 миллисекунды.

Неоднократно повторяющийся процесс импульсных перенапряжений (в зависимости от их величины, частоты и продолжительности) приводит как к мгновенному так и досрочному выходу из строя любых сложных электронных устройств.

В связи с чем, в реле напряжения BLrk 02/1-63 были встроены два независимых друг от друга УЗИП (устройства защиты от импульсных перенапряжений), мгновенно нейтрализующие вышеуказанные помехи.

С целью повышения надёжности устройства и продления срока службы данной защиты, схема была разработана таким образом, что на период аварийного отключения пользователя от сети, происходит подмена работы УЗИП 1 на более устойчивый к высокому RMS напряжению УЗИП 2.

Так же при возникновении в сети импульсов с очень высокой мощностью, происходит перегорание предохранителя цепи первого УЗИП, после чего автоматически вступает в непрерывную работу второе.

В зависимости от выбранного пункта в настройках, величина нагрузки измеряется и отображается либо в Киловаттах (kW), либо в Амперах (А)

В реле всего 6 пунктов меню, 5 из которых были скомбинированы с автоматическими установками, чем удалось достичь не только многофункциональности устройства, но что немаловажно, максимально упростить для пользователя процесс эффективного управления настройками.
